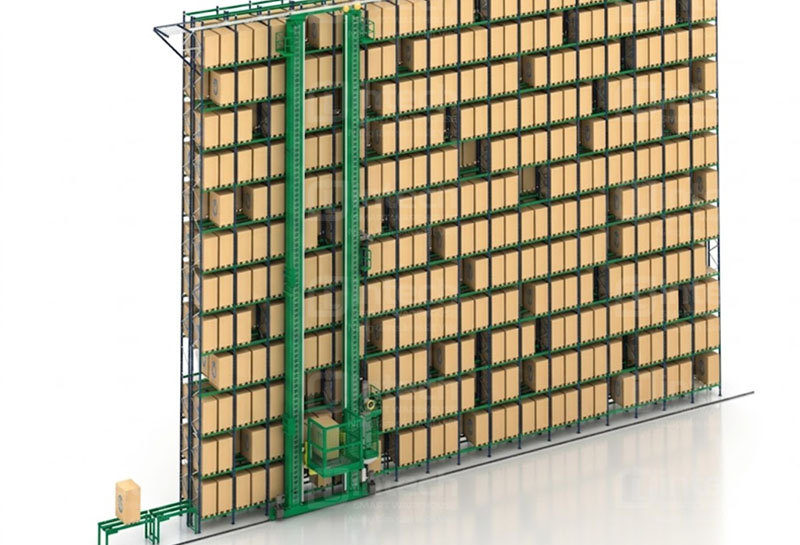

Cần cẩu xếp dỡ

Cần cẩu xếp dỡ - Cần trục thông minh trong nhà kho thông minh: Đây là phân hệ thực thi cơ-điện cốt lõi phần cứng thông minh di chuyển dọc theo các lối đi hẹp của hệ thống kệ cao tầng. Cần cẩu xếp dỡ chịu trách nhiệm di chuyển theo 3 trục tọa độ không gian: nâng/hạ theo chiều cao dựa trên ma trận tọa độ 3D kỹ thuật số được thiết lập sẵn.

Nguyên lý điều phối và vận hành thời gian thực

Sức mạnh của giải pháp này nằm ở sự phối hợp đồng bộ giữa cơ khí chính xác và luồng dữ liệu số:

1. Tiếp nhận & Biên dịch chỉ thị: Khi có nhu cầu nhập/xuất pallet, phần mềm quản lý kho (WMS) gửi lệnh logic đến Hệ thống điều khiển kho (WCS) ngay lập tức biên dịch tọa độ logic này thành các lệnh mã máy hạ xuống tầng PLC của cần cẩu xếp dỡ.

2. Vận hành vòng lặp kín: Cần cẩu xếp dỡ di chuyển tự động trên ray dẫn hướng cố định với tốc độ cao. Hệ thống sử dụng mạng lưới cảm biến dày đặc, thiết bị đo khoảng cách bằng laser, camera kiểm tra ngoại quan để liên tục định vị vị trí và quét kiểm tra an toàn trước khi đưa lên cao.

3. Quản lý dữ liệu song song: Mọi dịch chuyển vật lý của cần cẩu và pallet đều được số hóa và báo cáo ngược lại hệ thống quản lý theo thời gian thực (Real-time) để khóa vị trí lưu trữ và cập nhật trạng thái tồn kho tức thời.

Ưu điểm của cần cẩu xếp dỡ trong kho TỰ ĐỘNG (AS/RS)

1. Đột phá năng suất vận hành

Vận hành liên tục không điểm chết: Cần cẩu xếp dỡ loại bỏ hoàn toàn sự phụ thuộc vào sức lao động và sự mệt mỏi của con người, duy trì hiệu suất đỉnh cao liên tục 24/7/365. Hệ thống tối ưu hóa chu kỳ luân chuyển dòng vật chất, giúp doanh nghiệp tiết kiệm từ 30% đến 50% thời gian vận hành tổng thể.

Không giống như xe nâng truyền thống chỉ thực hiện một tác vụ đơn lẻ, thì cần cẩu xếp dỡ thông minh thực hiện đồng thời cả hai tác vụ trong cùng một hành trình khép kín. Khi di chuyển vào lối đi để cất một pallet mới, nó sẽ lập tức lấy một pallet khác ở vị trí lân cận ra ngay trong lượt về. Cơ chế này giảm 50% hành trình chạy không tải, tối đa hóa tần suất luân chuyển của kho.

2. Tự động hóa hoàn toàn & Kiểm soát dữ liệu thời gian thực

• Loại bỏ lỗi chủ quan: Mọi chuyển động vật lý của cần cẩu xếp dỡ được lập trình hóa thông qua hệ thống điều khiển logic (PLC) và mạng lưới cảm biến thông minh. Quy trình bốc dỡ, phân loại và lưu trữ hàng hóa diễn ra tự động hoàn toàn, triệt tiêu các sai sót kinh điển của kho truyền thống như: Đặt sai vị trí, lấy nhầm mã hàng hay chậm trễ trong cập nhật sổ sách.

• Hội lưu dữ liệu tích thời : Khi cần cẩu thực hiện dịch chuyển vị trí hàng hóa, thông tin lập tức được đồng bộ hóa theo thời gian thực về "bộ não điều hành" WCS và hệ thống quản lý cấp cao WMS/ERP. Độ chính xác kiểm soát vị trí và quản lý tồn kho đạt mức tiệm cận tuyệt đối 100%.

3. Tối ưu hóa không gian lưu trữ

• Khai thác triệt để chiều cao không gian: Thay vì bị giới hạn ở độ cao 8m - 12m do năng lực nâng hạ của xe nâng người lái, cần cẩu xếp dỡ di chuyển trên ray dẫn hướng cố định vững chắc, cho phép xây dựng hệ thống kệ cao tầng vượt trội từ 30m đến 45m.

• Thu hẹp tối đa lối đi kỹ thuật: Khoảng trống dành cho xe nâng quay xe được loại bỏ hoàn toàn, lối đi của cần cẩu xếp dỡ được thiết kế khít khao theo kích thước pallet (chỉ khoảng 1.5m). Sự kết hợp giữa chiều cao tối đa và lối đi siêu hẹp giúp doanh nghiệp tiết kiệm đến 70% diện tích mặt bằng sàn so với các giải pháp lưu trữ thông thường.

4. Khả năng tương thích đa dạng với các cấu trúc kệ

Linh hoạt cấu hình chiều sâu: Cần cẩu xếp dỡ được thiết kế với các cơ cấu tay gắp linh hoạt, không chỉ phục vụ cho hệ thống kệ đơn hay kệ đôi, mà còn tích hợp hoàn hảo với các hệ thống kệ mật độ cao.

Tích hợp công nghệ: Thiết bị có khả năng phối hợp nhịp nhàng với hệ thống kệ dòng chảy pallet hoặc kết hợp chuyên chở robot trung chuyển trong hệ thống Pallet Shuttle (Radio Shuttle). Khả năng này cho phép lưu trữ hàng hóa sâu hàng chục mét trong lòng kệ theo các nguyên lý quản lý luân chuyển hàng hóa tiên tiến như FIFO (Vào trước - Xuất trước) hoặc LIFO (Vào sau - Xuất trước).

5. Khả năng tùy biến module hóa cao

Thiết kế may đo theo nhu cầu doanh nghiệp, linh hoạt rất cao về mặt cơ khí và điều khiển, cho phép tùy chỉnh cấu hình thiết bị một cách chính xác dựa trên các tham số đặc thù của từng nhà kho: từ tải trọng hàng hóa, chiều cao trần, biên độ nhiệt độ cho đến yêu cầu về thời gian chu kỳ xuất nhập khắt khe của doanh nghiệp.

6. Tiêu chuẩn an toàn công nghiệp tối cao

Cần cẩu xếp dỡ bốc dỡ các pallet tải trọng nặng với sự điều hướng từ thiết bị đo khoảng cách laser và hệ thống camera kiểm tra ngoại quan. Hàng hóa được tính toán tâm tải trọng chính xác, loại bỏ nguy cơ va quẹt, đổ vỡ bao bì hoặc móp méo sản phẩm do lỗi thao tác của con người.

Do cần cẩu hoạt động hoàn toàn tự động trong vùng biệt lập, dòng giao thông của các thiết bị nâng hạ cơ giới (xe nâng forklift, xe nâng tay) giảm đi đáng kể. Con người không cần tiếp cận các khu vực nguy hiểm hay tầng kệ siêu cao, từ đó triệt tiêu hoàn toàn rủi ro tai nạn lao động trong kho bãi.

7. Tính toàn vẹn của Giải pháp tổng thể

Sức mạnh lớn nhất của giải pháp cần cẩu xếp dỡ nằm ở hệ sinh thái trọn gói từ cấu trúc phần cứng (hệ thống giá kệ chịu tải, cần cẩu xếp dỡ, hệ thống băng tải, xích tải trung chuyển tại đầu kho) cho đến hạ tầng phần mềm điều hành (WCS) và quản lý (WMS) đều được thiết kế, chế tạo và cấu hình đồng bộ hóa hoàn toàn.

Ứng dụng của cần cẩu xếp dỡ tự động

1. Ứng dụng trong vận hành đặc thù dòng hàng và không gian

• Kho hàng có tần suất và khối lượng xuất nhập lớn: Tại các trung tâm phân phối lớn hoặc kho thành phẩm của nhà máy sản xuất, áp lực giải phóng dòng hàng đầu vào và đầu ra là cực kỳ lớn. Cần cẩu xếp dỡ tự động giải quyết bài toán này nhờ vận tốc di chuyển dọc vượt trội và tốc độ nâng hạ nhanh. Kết hợp với thuật toán tối ưu hóa lộ trình của hệ thống WCS (Hệ thống điều khiển kho), thiết bị thực hiện các chu kỳ kép – vừa cất hàng vừa lấy hàng trong một hành trình – giúp triệt tiêu thời gian chạy không tải, duy trì năng suất đỉnh cao 24/7/365 mà không bị suy giảm do yếu tố mệt mỏi như nhân lực thủ công.

• Doanh nghiệp cần tối ưu hóa và mở rộng mật độ lưu trữ: Khi chi phí quỹ đất ngày càng đắt đỏ, việc mở rộng diện tích kho theo chiều ngang trở nên bất khả thi. Cần cẩu xếp dỡ là chìa khóa để chuyển dịch không gian lưu trữ theo chiều dọc, cho phép xây dựng các hệ thống kệ cao tầng từ 30m đến 45m trong các lối đi siêu hẹp (chỉ rộng khoảng 1,5m). Bằng cách tích hợp với hệ thống kệ hai tầng hoặc các cấu hình mật độ cao như Pallet Shuttle (Robot Shuttle trung chuyển) và kệ dòng chảy, hệ thống giải phóng tới 70% diện tích mặt sàn, cực đại hóa dung lượng lưu trữ trên một đơn vị mét vuông.

2. Ứng dụng chuyên biệt theo các ngành công nghiệp

Nhờ tính linh hoạt, khả năng tùy biến module hóa cao về  thiết kế cơ khí chính xác, cần cẩu xếp dỡ tự động đáp ứng hoàn hảo các tiêu chuẩn vận hành khắt khe của đa dạng ngành công nghiệp:

• Ngành Thực phẩm & Đồ uống

Sản phẩm ngành này yêu cầu tốc độ luân chuyển nhanh, tuân thủ tuyệt đối nguyên tắc FIFO (Vào trước - Xuất trước) để kiểm soát hạn sử dụng, đảm bảo tính liên tục của chuỗi cung ứng lạnh.

Giải pháp ứng dụng cần cẩu xếp dỡ kết hợp phần mềm điều khiển kho tự động định tuyến và bốc dỡ chính xác từng lô hàng pallet theo thời gian thực. Hệ thống loại bỏ hoàn toàn các lỗi đặt sai vị trí hoặc quên lô hàng, giảm thiểu tỷ lệ hủy hàng do hết hạn xuống mức 0%.

• Kho lạnh và Kho cấp đông sâu

Sản phẩm ngành này yêu cầu vận hành trong môi trường khắc nghiệt (từ -18°C đến -30°C), chi phí năng lượng để duy trì nhiệt độ phòng lạnh vô cùng lớn, hạn chế tối đa sức người do ảnh hưởng sức khỏe.

Ứng dụng cần cẩu xếp dỡ được thiết kế bằng các cấu kiện cơ khí và hệ thống bôi trơn chuyên dụng chịu nhiệt độ âm sâu. Do hệ thống AS/RS sử dụng cần cẩu xếp dỡ tối ưu hóa mật độ lưu trữ siêu cao, dung tích không gian cần làm lạnh được thu hẹp đáng kể. Ngoài ra, việc tự động hóa hoàn toàn giúp kho không cần mở cửa liên tục cho xe nâng ra vào hay duy trì hệ thống chiếu sáng lớn, từ đó tiết kiệm tới 30% - 40% chi phí điện năng tiêu thụ cho doanh nghiệp.

• Ngành Dược phẩm & Thiết bị y tế

Ngành yêu cầu môi trường lưu trữ vô trùng/sạch sẽ, kiểm soát nghiêm ngặt mã lô , số sê-ri và khả năng truy xuất nguồn gốc lập tức.

Giải pháp: Thiết bị vận hành hoàn toàn bằng điện, hệ thống truyền động sạch, không phát thải khí thải hay rò rỉ dầu thủy dịch như xe nâng động cơ đốt trong truyền thống. Sự phối hợp chặt chẽ giữa trục dữ liệu WMS - WCS - Cần cẩu xếp dỡ đảm bảo tính toàn vẹn của dữ liệu tồn kho, cho phép khóa hoặc truy xuất bất kỳ pallet dược phẩm nào trong vòng 1 giây khi có yêu cầu kiểm nghiệm.

• Ngành Ô tô

Ngành ô tô yêu cầu Lưu trữ các cấu kiện, khuôn đúc hoặc phụ tùng có tải trọng cực kỳ nặng , phức tạp; yêu cầu cấp ứng chính xác theo thời gian thực cho dây chuyền sản xuất (Just-In-Time).

Giải pháp: Các dòng cần cẩu xếp dỡ hạng nặng được thiết kế với kết cấu khung vững chắc và càng nâng cơ khí siêu tải, có khả năng nâng hạ các pallet hàng nặng từ vài tấn lên độ cao hàng chục mét một cách ổn định. Hệ thống được lập trình để cấp nhả vật tư chính xác theo nhịp của dây chuyền sản xuất tự động, đảm bảo dòng cung ứng nội bộ không bao giờ bị gián đoạn.

Hệ thống cần cẩu xếp dỡ tự động (AS/RS) đóng vai trò là một giải pháp toàn vẹn hệ thống giá kệ chịu tải, thiết bị cơ điện (cần cẩu, băng tải đầu kho) cho đến các phần mềm điều hành lớp dưới, công nghệ này giúp doanh nghiệp loại bỏ các xung đột hệ thống.

Cần cẩu xếp dỡ hoạt động như thế nào?

Nguyên lý Cần cẩu xếp dỡ tự động trong hệ thống AS/RS vận hành dựa trên sự kết hợp hoàn hảo giữa động học cơ khí chính xác 3 trục không gian và vòng lặp điều khiển khép kín thông qua hệ thống cảm biến thông minh. Thiết bị tự động hóa toàn phần 100% quá trình lưu trữ và truy xuất pallet mà không cần bất kỳ sự can thiệp thủ công nào.

1. Động học 3 trục không gian của Cần cẩu xếp dỡ

Để tiếp cận chính xác bất kỳ vị trí ô kệ nào trong ma trận lưu trữ 3D kỹ thuật số, cần cẩu xếp dỡ thực hiện đồng thời hoặc tuần tự 3 chuyển động cốt lõi sau:

• Chuyển động dọc: Thân cần cẩu di chuyển tịnh tiến dọc theo chiều dài lối đi nhờ hệ thống động cơ giảm tốc công suất lớn kết hợp biến tần. Thiết bị chạy trên một hệ thống ray dẫn hướng cố định được lắp đặt trực tiếp dưới sàn kho và được định vị đỉnh bằng ray dẫn hướng trên cao, đảm bảo độ ổn định tuyệt đối.

• Chuyển động thẳng đứng: Bàn nâng mang tải trọng dịch chuyển lên/xuống theo chiều cao của cột buồm cần cẩu. Cơ cấu này sử dụng hệ thống cáp kéo chuyên dụng hoặc xích tải chịu lực, cho phép nâng các pallet nặng từ vài trăm kg đến hơn 1,5 tấn lên độ cao tối đa.

• Chuyển động ngang/Sâu: Đây là chuyển động chịu trách nhiệm trực tiếp vào/ra lòng kệ để thực hiện việc đặt hoặc bốc dỡ pallet. Cơ cấu này thường sử dụng Càng nâng lồng nhau.

2. Quy trình chu kỳ vận hành khép kín

Quy trình vận hành thực tế của cần cẩu xếp dỡ được chia thành các phân đoạn logic nghiêm ngặt từ khâu đón nhận hàng hóa đến lưu kho:

Bước 1: Tiếp nhận Pallet tại khu vực đầu lối đi

Hàng hóa sau khi đi qua quy trình kiểm tra ngoại quan và kích thước tại hệ thống băng tải đầu kho, sẽ được điều hướng đến điểm chờ cố định tại đầu lối đi của cần cẩu xếp dỡ. Lúc này, phần mềm điều khiển kho WCS truyền lệnh tọa độ mục tiêu xuống cho PLC của cần cẩu.

Bước 2: Nhận hàng và Định vị tọa độ 3D

Cần cẩu di chuyển đến vị trí điểm chờ, cơ cấu càng nâng kích hoạt mở rộng ra để luồn dưới gầm pallet, nâng nhẹ pallet lên khỏi băng tải rồi thu càng về vị trí trung tâm của bàn nâng. Ngay khi pallet đã yên vị, hệ thống cảm biến an toàn sẽ khóa tải trọng và tính toán tâm tải để chuẩn bị cho hành trình tốc độ cao.

Bước 3: Di chuyển động cơ và Đồng bộ chuyển động

Để tối ưu hóa thời gian chu kỳ, cần cẩu xếp dỡ không di chuyển tuần tự từng trục. Hệ thống điều khiển PLC thông minh sẽ kích hoạt đồng thời cả Chuyển động dọc và Chuyển động thẳng đứng. Thân cẩu vừa chạy dọc lối đi, bàn nâng vừa tịnh tiến lên cao, tạo ra một quỹ đạo di chuyển chéo tối ưu nhất, hướng thẳng tới ô kệ mục tiêu trong thời gian ngắn nhất.

Bước 4: Thao tác bốc dỡ/Cất hàng trong lòng kệ

Khi tiếp cận chính xác tọa độ ô kệ mục tiêu, cần cẩu dừng hẳn, lúc này trục Z lại được kích hoạt: càng nâng mở rộng vào sâu trong lòng kệ, hạ nhẹ bàn nâng để đặt pallet lên thanh đỡ chịu tải của kệ, sau đó thu càng nâng không tải về vị trí trung tâm.

3. Công nghệ điều khiển thông minh tích hợp

Sự khác biệt của cần cẩu xếp dỡ hiện đại so với các thiết bị cơ khí thông thường nằm ở hệ thống kiểm soát thông minh:

Tối ưu hóa chu kỳ kết hợp: Sau khi hoàn thành việc cất một pallet tại Bước 4, thay vì chạy không tải về đầu kho, hệ thống điều khiển tự động tính toán dữ liệu của WCS. Nếu có lệnh xuất hàng gần đó, cần cẩu sẽ lập tức di chuyển đến ô kệ kế cận để lấy một pallet thành phẩm ra đầu kho (Outfeed Station) trong lượt về, giúp loại bỏ hoàn toàn hành trình chạy lãng phí.

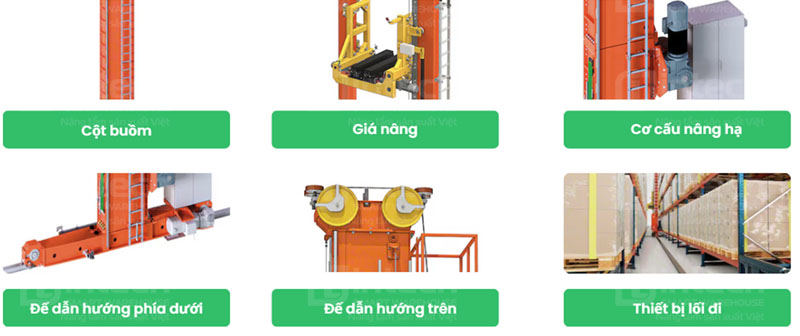

Các bộ phận của cần cẩu xếp dỡ pallet

Cần cẩu xếp dỡ pallet là một hệ thống robot công nghiệp phức hợp, vận hành ổn định ở độ cao lên đến 45m với tải trọng hàng tấn, thiết bị được cấu thành từ các phân hệ phân rã cấu trúc cơ-điện nghiêm ngặt. Dưới đây chi tiết về chức năng và đặc tính kỹ thuật của các bộ phận cốt lõi cấu thành nên cần cẩu xếp dỡ pallet:

1. Cột buồm / Cột nâng

Là cấu trúc đứng chịu lực chính cho toàn bộ hệ thống, định hình chiều cao hoạt động của cần cẩu xếp dỡ. Tùy thuộc vào yêu cầu chiều cao và tải trọng, cột buồm có thể được thiết kế theo dạng Cột đơn cho cấu hình gọn nhẹ, tốc độ cao hoặc Cột đôi để tối ưu khả năng chống vặn xoắn khi tải hàng siêu nặng ở độ cao lớn.

Cột được chế tạo từ thép hợp kim cường độ cao hoặc kết cấu nhôm đặc biệt được tính toán kỹ lưỡng bằng phương pháp phần tử hữu hạn. Bề mặt cột buồm tích hợp các đường ray dẫn hướng chính xác cho giá nâng chạy lên/xuống. Để vận hành an toàn ở độ cao, cột buồm luôn đi kèm với thuật toán điều khiển chống dao động tích hợp trong biến tần, giúp giảm thiểu lực quán tính sinh ra khi phanh hoặc tăng tốc đột ngột.

2. Giá nâng / Bàn nâng – Phân hệ mang tải động

Bản chất kỹ thuật giá nâng có kết cấu cơ khí di chuyển tịnh tiến theo chiều thẳng đứng dọc theo thân cột buồm, trung gian trực tiếp chở pallet hàng hóa đi đến các cao độ mục tiêu.

Giá nâng được trang bị hệ thống bánh xe dẫn hướng bằng vật liệu polyurethane cao cấp chịu mài mòn, giúp trượt êm ái trên ray của cột buồm với độ ma sát tối thiểu. Trên giá nâng bố trí các cảm biến an toàn quang điện để kiểm tra vị trí chính xác của pallet, hệ thống khóa cơ khí phòng ngừa sự cố rơi tự do và là nơi gá đặt trực tiếp cơ cấu gắp hàng.

3. Cơ cấu gắp hàng / Khối trích xuất

Cơ cấu gắp hàng nằm trực tiếp trên giá nâng, đây là phân hệ cơ khí thực hiện việc tiếp cận vào sâu trong lòng kệ để đặt hoặc rút pallet hàng.

Càng nâng có cấu trúc đa tầng (đơn, đôi hoặc ba tầng lồng nhau) truyền động bằng xích hoặc bánh răng thanh răng chính xác cao. Thiết bị có khả năng mở rộng sang trái hoặc sang phải lối đi để phục vụ các hệ thống kệ một tầng sâu hoặc hai tầng sâu. Trong các kho mật độ siêu cao, cơ cấu này có thể được thay thế bằng một robot trung trung chuyển độc lập (Pallet Shuttle) – được cần cẩu xếp dỡ chở đến cửa rãnh kệ, sau đó tự tách rời để chạy sâu hàng chục mét vào lòng kệ.

4. Đế dẫn hướng phía dưới / Dầm đáy

Dầm thép nằm ngang sát mặt sàn, liên kết chặt chẽ với chân cột buồm, chịu toàn bộ tải trọng tĩnh, tải trọng động của cả hệ thống cần cẩu, chịu trách nhiệm di chuyển tịnh tiến dọc theo lối đi kho.

5. Đế dẫn hướng trên / Dầm đỉnh

Đế dẫn hướng trên là dầm cơ khí nằm ở đỉnh cao nhất của cần cẩu xếp dỡ, liên kết với đỉnh của cột buồm.

Bộ phận này không chịu lực nâng hàng nhưng đóng vai trò tối quan trọng trong việc giữ cân bằng thẳng đứng cho cột buồm. Nó tích hợp cụm bánh xe dẫn hướng ôm sát vào một hệ ray dẫn hướng trên cao gắn dọc theo hệ thống khung kệ. Sự phối hợp đồng bộ giữa đế dẫn hướng trên và đế dẫn hướng dưới đảm bảo cần cẩu xếp dỡ luôn di chuyển theo một đường thẳng tuyệt đối, triệt tiêu nguy cơ lật, nghiêng hoặc rung lắc cột buồm khi bốc dỡ hàng hóa ở tốc độ cao.

6. Hệ thống kéo và điều khiển thông minh tích hợp

• Hệ thống cáp/xích nâng: Kết nối giữa động cơ nâng hạ với giá nâng, chịu trách nhiệm truyền động kéo Trục Y một cách mượt mà thông qua hệ thống puly chuyển hướng.

• Hệ thống điều khiển điện tử: Thường được bố trí trực tiếp trên dầm đáy, các bộ biến tần điều khiển tốc độ động cơ và hệ thống kết nối mạng không dây (Wi-Fi công nghiệp/Laser data truyền thông) để nhận lệnh trực tiếp thời gian thực từ Hệ thống điều khiển kho (WCS).

• Hệ thống định vị Laser: Các thiết bị đo khoảng cách bằng tia laser liên tục bắn chùm tia về phía các tấm phản quang cố định ở đầu kho và trần kho để tính toán chính xác vị trí của cần cẩu với sai số cơ khí tiệm cận mức dưới 2m.
